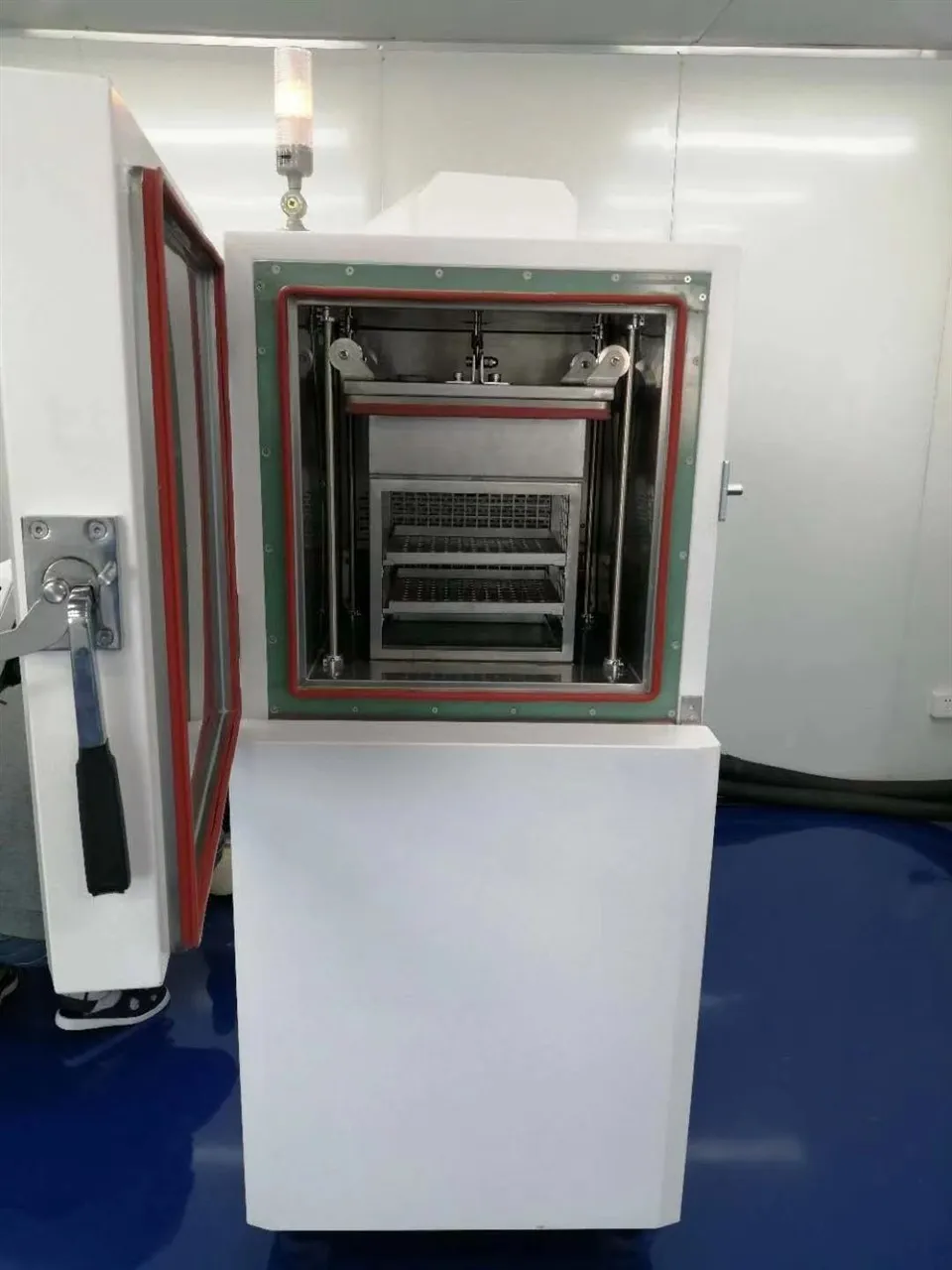

Vroča hladna komora

Zgradba: Škatla: Škatlavroča hladna komoraje njegova osnovna struktura, običajno sestavljena iz lupine, notranje obloge in izolacijske plasti. Lupina je na splošno izdelana iz visokokakovostne hladno valjane jeklene plošče, površina pa je poškropljena s plastično obdelavo, ki ima dobro zaščito pred rjavenjem in odlično delovanje. Notranja obloga je večinoma izdelana iz nerjavečega jekla, ki ni le odporno proti koroziji, ampak tudi enostavno za čiščenje in lahko zagotovi čistost notranjega okolja preskusne komore.
Izolacijski sloj je ključni del škatle, nahaja se med lupino in notranjim rezervoarjem, običajno z visoko zmogljivo poliuretansko peno ali izolacijskimi materiali iz steklene volne. Ti materiali imajo izjemno nizko toplotno prevodnost, kar lahko učinkovito zmanjša prenos toplote znotraj in zunaj škatle, kar zagotavlja, da lahko preskusna komora ohranja dobro temperaturno stabilnost pri visokih in nizkih temperaturah, hkrati pa zmanjša porabo energije.
Zasnova cone: Notranjost preskusne komore je v glavnem razdeljena na visokotemperaturno cono in nizkotemperaturno cono, ki sta povezani prek posebej zasnovane komore za pretvorbo ali naprave za pretvorbo. Visokotemperaturno območje je opremljeno z učinkovitim ogrevalnim sistemom, vključno z grelnimi žicami, grelnimi cevmi in drugimi grelnimi elementi, ki so enakomerno porazdeljeni v visokotemperaturnem območju, da se zagotovi enakomerna temperatura. Nizkotemperaturno območje je opremljeno z naprednim hladilnim sistemom, ki običajno uporablja kaskadno hladilno tehnologijo s sodelovanjem kompresorja, uparjalnika, kondenzatorja in drugih komponent, da se doseže hitra vzpostavitev in stabilno vzdrževanje nizkotemperaturnega okolja.
V območjih z visoko in nizko temperaturo obstajajo razumni sistemi zračnih kanalov. Zasnova zračnega kanala v celoti upošteva značilnosti pretoka zraka, vroč ali hladen zrak pa kroži v svojih območjih skozi ventilator, da se zagotovi enakomerna porazdelitev temperature po celotnem območju. Hkrati je sistem zračnih kanalov povezan tudi s pretvorniško komoro, tako da se lahko zračni tok med postopkom pretvorbe temperature hitro in gladko uvede v pretvorniško komoro, da se doseže temperaturni vpliv na vzorec.
Držalo in pritrditev vzorca: Za prilagoditev različnim vrstam in velikostim preskusnih vzorcev je vroča hladna komora opremljena z nastavljivim držalom za vzorec in različnimi vpenjali. Nosilec vzorca je običajno izdelan iz materialov z dobro toplotno prevodnostjo, kot je aluminijeva zlitina, da se zagotovi, da lahko vzorec hitro sledi spremembam temperature okolja. Naprava je zasnovana v skladu z obliko in značilnostmi vzorca, ki lahko trdno pritrdi vzorec, prepreči premikanje ali tresenje vzorca zaradi temperaturnih sprememb med preskusnim postopkom in zagotovi točnost rezultatov preskusa.

Vroča hladilna komora ima odlično enakomernost temperature tako v visoko kot nizko temperaturnem območju. Dobro zasnovan sistem zračnih kanalov, pravilna razporeditev grelnih in hladilnih elementov ter napredna tehnologija kroženja zraka zagotavljajo enakomerno porazdelitev temperature po celotnem testnem območju. Temperaturno odstopanje, izmerjeno na vsakem položaju, je zelo majhno in ga je na splošno mogoče nadzorovati znotraj ±2 stopinj C, kar je zelo pomembno za enakomerno testiranje temperaturnega šoka na celotni površini vzorca, da se izognemo napakam pri testiranju, ki jih povzročajo lokalne temperaturne razlike.
Da bi zagotovili varnost preskusnega procesa, je preskusna komora opremljena s popolnimi varnostnimi zaščitnimi ukrepi. Prva je funkcija zaščite pred previsoko temperaturo, ko temperatura v škatli preseže nastavljeno varnostno območje, bo nadzorni sistem samodejno prekinil napajanje za ogrevanje ali hlajenje in izdal alarmni signal, da prepreči poškodbe testnega vzorca ali same opreme. zaradi previsoke ali prenizke temperature. Drugič, ima funkcijo zaščite pred uhajanjem, ki lahko učinkovito prepreči varnostne nesreče, ki jih povzročijo električne napake. Poleg tega je preskusna škatla opremljena tudi z zaščitno napravo za zaklepanje vrat, ki preprečuje odpiranje vrat škatle zaradi napačnega delovanja med preskusom, kar vpliva na rezultate preskusa ali povzroči poškodbo operaterja. Hkrati ima oprema tudi diagnostiko napak in funkcije prikaza, ko obstajajo drugi neobičajni pogoji, lahko operaterja pozove k izvedbi vzdrževanja.

V elektronski industriji se vroče hladne komore pogosto uporabljajo za preizkušanje različnih elektronskih komponent, kot so čipi, tranzistorji, kondenzatorji, upori itd. Z izvajanjem preskusov temperaturnih udarov na teh komponentah je mogoče preizkusiti njihovo električno zmogljivost, toplotno stabilnost in zanesljivost pri različnih temperaturnih okoljih. Na primer, po večkratnih temperaturnih šokih ima lahko čip težave, kot sta slaba notranja povezava vezja in premik parametrov, kar je mogoče ugotoviti s testiranjem električne zmogljivosti čipa pred in po preskusu, s čimer pomaga proizvajalcu čipa izboljšati proizvodnjo obdelati in izboljšati kakovost izdelkov. Za celotno elektronsko opremo, kot so mobilni telefoni, tablice, prenosni računalniki, strežniki itd., je vroča hladilna komora tudi bistvena povezava za pregled kakovosti. Pri dejanski uporabi lahko te naprave naletijo na situacije, kot je vstop v toplo notranje okolje iz hladnega zunanjega okolja ali nenadoma naletijo na okolje z nizko temperaturo po dolgem obdobju delovanja v okolju z visoko temperaturo. S preskusom hladnega in toplotnega šoka je mogoče te scenarije ekstremnih temperaturnih sprememb simulirati, da se zazna zmogljivost zagona, stabilnost delovanja, učinek zaslona, ​​zmogljivost baterije in druge spremembe opreme pod temperaturnim šokom, da se zagotovi, da lahko izdelek normalno uporabljati v različnih podnebnih razmerah po vsem svetu.
Avtomobilski deli v procesu razvoja in proizvodnje morajo prenesti vrsto zapletenih okoljskih pogojev, med katerimi je pomemben dejavnik sprememba temperature. Vročo hladno komoro je mogoče uporabiti za testiranje delovanja avtomobilskega motorja, menjalnika, zavornega sistema, elektronske krmilne enote (ECU), senzorjev in drugih komponent. Na primer, ko se motor zažene v mrzli zimi, mora v kratkem času preiti iz nizkotemperaturnega okolja v visokotemperaturno delovno stanje, in zmogljivost zagona, ekonomičnost porabe goriva in emisijska učinkovitost motorja v tem procesu spreminjanja temperature se lahko oceni skozi vročo hladno komoro. Za avtomobilske elektronske komponente, kot so senzorji in ECU-ji, lahko s testiranjem temperaturnega šoka zaznajo njihovo natančnost signala, odzivno hitrost in zanesljivost pri različnih temperaturah, kar zagotavlja varno vožnjo avtomobila v različnih vremenskih razmerah.
