Opis uspešnosti:
Stroj za preskušanje udarca se uporablja za določanje odpornosti kovinskih materialov na udar pod dinamično obremenitvijo, da se oceni kakovost materiala pod dinamično obremenitvijo.
Ta stroj je polavtomatski kontrolni preskusni stroj z enostavnim delovanjem in visoko učinkovitostjo. Lahko nadzoruje električne naprave nihala, udarca in nihala, preostalo energijo pa lahko po udarcu vzorca uporabi za avtomatsko nihanje, da se pripravi na naslednji preskus, še posebej primeren za neprekinjeno delovanje. Laboratorij za preskuse udarca in metalurgija, proizvodnja strojev in druge industrije, ki opravijo veliko testov udarca. Testnik za vpliv tipa B je skladen z nacionalnim standardom GB / T3808-2002 "Pregled testa udarca nihala" in izvaja preskus udarca na kovinske materiale v skladu z nacionalnim standardom GB / T229-2007 "Charpy Pendulum Impact Test Method for Metal Materials".
Tehnične značilnosti:
1. Glavni stroj preskusnega stroja ima eno samo konstrukcijo podpornega stolpca, viseče nihalo v posodi in telo nihala v obliki črke U.
2. Udarni nož je pritrjen z vijaci, ki jih je enostavno zamenjati;
3. Vzorec preprosto podprta podpora za prenočišča;
4. Glavni stroj je opremljen z varnostnimi zaščitnimi zatiči in opremljen z varnostnimi zaščitnimi omrežji;
5. Preskusni stroj je pol-samodejno nadzorovan. Nihalo, viseča nihala, udarec in nihalo so električno nadzorovani, preostalo energijo po udarcu vzorca pa lahko uporabimo za samodejno pripravo nihala za naslednji preskus. Še posebej je primeren za neprekinjen vpliv. preskusni laboratorij in veliko število oddelkov za proizvodnjo metalurgije in strojev, ki opravijo preskuse udarca;
6. Preskusni stroj je skladen z nacionalnim standardom GB / T3803-2002 "Pregled testerja udarca nihala" in izvaja preskus udarca na kovinske materiale v skladu z nacionalnim standardom GB / T229-2007 "Metal Charpy Notch Impact Test Method".
Tehnični kazalniki:
1. Energija udarca: 300J (maček) 150 (majhno kladivo)
2. Hitrost udarca: 5,2m / s
3. Kot pred dvigalom nihala: 150 °
4. Razpon podpore vzorca: 40mm
5. Okrogli koti podporne čeljusti: R1.0 ~ 1,5mm
6. File udarnega rezila: R2.0 ~ 2.5mm R8mm
7. Razdalja od središča nihala do točke udarca: 750mm
8. Standardna velikost vzorca: 10 * 10 (7,5 ali 5) * 55mm
9. Moment nihala: M = 160.7695N.m 80.3848N.m
10. Napajanje in moč: 3fazno 4lin 50Hz 380V 180W
11. Dimenzije: 2100 * 650 * 1900mm
12. Natančnost kota: 0,1 °
13. Teža: približno 500Kg
Specifikacije:
Element | Udarec šarpa | Vpliv izoda |
Energija nihala | 1J, 2J, 4J, 5J | 1J, 2.75J, 5.5J |
Kot nihala | 150° | |
Kot rezila | 40W | |
Sprednji kot rezila | 5° | |
Kot hrbta rezila | 504 | |
Hitrost udarca | 2,9m/s | 3,5m/s |
Razdalja udarnega središča | 221mm | 335mm |
Polmer polnila z rezilom | R=2mm±0.5mm | R=0,8mm±0,2mm |
Izguba energije | 0.5J ≤4.0J | 2.75J ≤0.06J |
Navor nihala | Pd1J=0.53590Nm | Pd2.75J=1.47372Nm |
Tiskanje | zmogljivost. Kot, energija itd. | |
napajalnik | AC220V±10% 50HZ | |
Energija nihala | 1J, 2J, 4J, 5J | 1J, 2.75J, 5.5J |
Kot nihala | 150° | |
Kot rezila | 40W | |
Sprednji kot rezila | 5° | |
Kot hrbta rezila | 504 | |
Hitrost udarca | 2,9m/s | 3,5m/s |
Razdalja udarnega središča | 221mm | 335mm |
Polmer polnila z rezilom | R=2mm±0.5mm | R=0,8mm±0,2mm |
Izguba energije | 0.5J ≤4.0J | 2.75J ≤0.06J |
Navor nihala | Pd1J=0.53590Nm | Pd2.75J=1.47372Nm |
Tiskanje | zmogljivost. Kot, energija itd. | |
napajalnik | AC220V±10% 50HZ | |
1. Postopek preiskave strank:
Razpravljamo o zahtevah za testiranje in tehničnih podrobnostih, predlagane primerne izdelke za stranko za potrditev. Nato nakaži najbolj primerno ceno v skladu z zahtevami strank.
2. Specifikacije prilagodite postopek:
Risba povezanih risbe za potrditev s stranko za prilagojene zahteve. Ponudite referenčne fotografije za prikaz videza prouktov. Nato potrdite končno rešitev in potrdite končno ceno s stranko.
3. Postopek naročila:
Ponujamo pod poslovnim izrazom:
Sprejeti pogoji dostave: | FOB, CFR, CIF, EXW, DDP |
Sprejeta plačilna valuta: | USD, EUR, HKD, CNY |
Sprejeta vrsta plačila: | T/T, L/C, Kreditna kartica, PayPal, Western Union, Gotovina, Escrow |
Najbližja vrata: | Shenzhen, Guangzhou, Šanghaj, Qingdao, Tianjing ali povpraševanje |
4. Postopek proizvodnje in dostave:

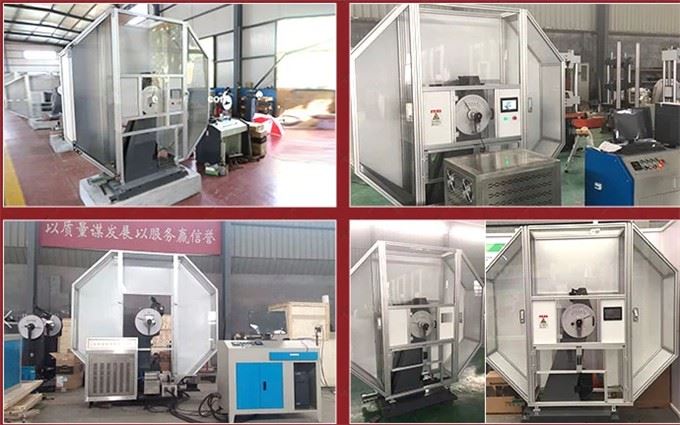

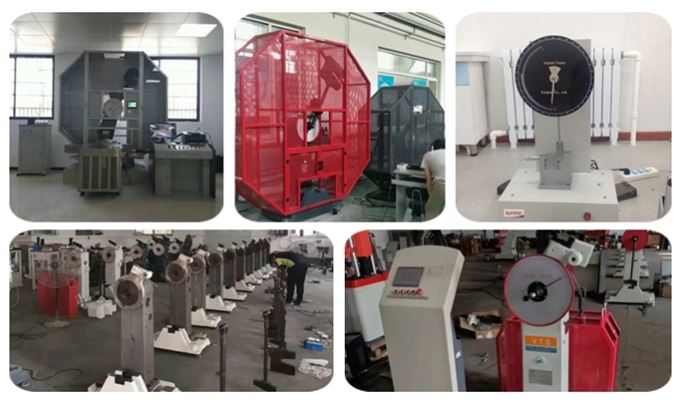

Stroje bomo proizvajali po potrjenih zahtevah PO. Ponuja fotografije za prikaz proizvodnega procesa.
Po končani proizvodnji ponudite fotografije stranki, da znova potrdite s strojem. Nato naredite lastno tovarniško kalibracijo ali umerjanje tretjih oseb (kot zahteve strank). Preverite in preizkusite vse podrobnosti in se dogovorite za pakiranje.
Izdelke dostavite v potrjenem času dostave in o tem obvestite kupca.
5. Namestitev in po prodaji storitev:
Določa namestitev teh izdelkov na polje in zagotavljanje podpore po prodaji.
Standardi:
ISO179-2000 "plastika - določanje udarne trdnosti preprosto podprtega snop s trdim materialom
GB/T 21189< plastic="" beam="" and="" cantilever="" beam="" and="" tensile="" impact="" test="" with="" a="" pendulum="" impact="" testing="" machine="" test="">
GB/T1043-2008 "preskusna metoda trdega plastičnega snoda"
JB/T8762-1998 stroj za preskušanje udarca plastičnega snoda
GB/T 18743-18743 "s termoplastično tekočino za preskus udarca cevnega snoda" (ki se uporablja za cev)
ISO180-2000 "plastika - določanje trdega materiala moč udarca snop
GB/T1843-2008 "metoda preskusa trdega plastičnega grednega snoda"
JB/T8761-1998 stroj za preskušanje udarca snoja iz plastike
ASTM D256-2010 "preskusna metoda za določanje plastike trdnost udarnega nihala IZOD,
GB - T13525-1992 "preskusna metoda preskusa plastičnih nateznih udarov za delovanje"
standard:
ISO179-2000, GB/T1043-2008, JB/T8762-1998, GB/T 18743-2002, ISO180-2000, GB/T1843-2008, JB/T8761-1998, ASTM D256-2010 ETC.
